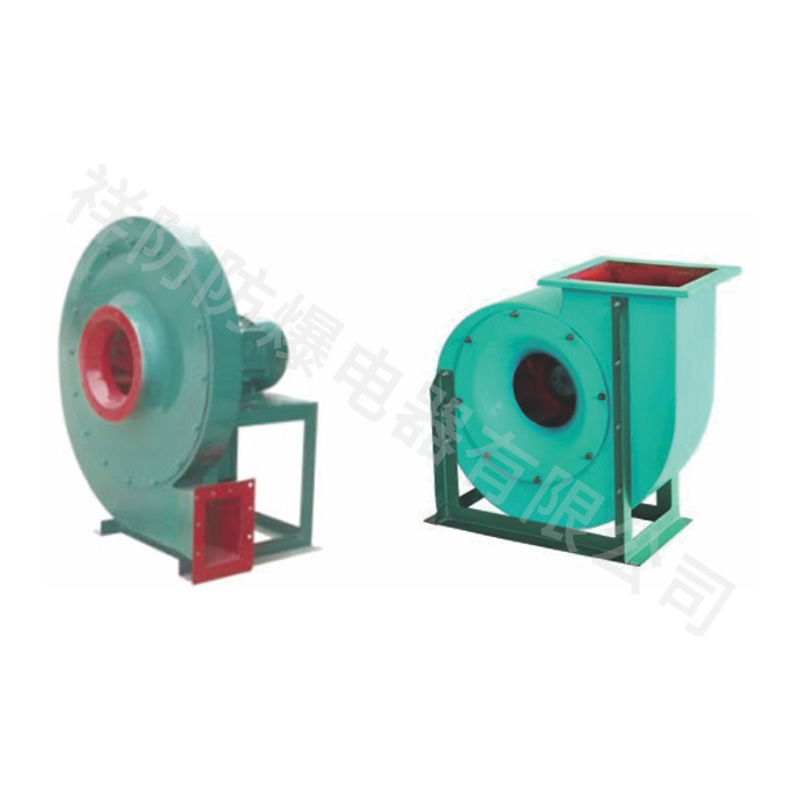

9-19型高压离心通风机
9-19型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体.介质温度一般不超过50℃(*高不超过80℃)，介质中尘土及硬质颗粒物含量不大于150mg/m3。

→风机形式

本风机为单吸入式，通常有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

本风机通常制成右旋和左旋两咱形式，从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，逆时针旋转者称左旋风机，以“左”表示。

风机的出口位置以机壳的出口表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式分为A式（NO4-6.3）、D式和C式（7.1-16）三种。

当上述机号、旋向、出风角度和传动方式不能满足您的需要时，我们有能力为您点菜设计，直至您的满意为止。

→外形及安装尺寸

→风机的主要技术参数

注：需注明出风口方向，左旋、右旋。

B4-72型防爆离心通风机

B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。

→风机形式

从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示，叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0°～225°，间隔是22.5°。NO8～12出风口位置调整范围0°～225°，间隔是45°。NO16～20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动，NO8-12采用C、D式传动，NO16-20采用B式传动。

→结构特点

4-72型风机中NO2.8-6主要由叶轮、机壳、进风口等 竞部分分配直联电机而组成，NO8-20除具有上述部分外，还有传动部分等。

◆叶轮由10后倾的机翼型叶片、曲线型前盘和平板后盘组成，用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。

◆机壳做成三种不同型式。NO2.8-12机壳作成整体，不能拆开，NO16-20的机壳制成三开式，除沿中分水平分为三半外，上半部再沿中心线垂直分为二半，用螺栓连接。

◆进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

◆传动部分由主轴、由承箱、流动轴承、带轮或联轴器组成。

→性能与选择

本样本只给NO10样机的夫因次性能表及曲线，由该性能及曲线计算NO10以上风机的有因次性能参数。

表14-72型NO10样机无因次性能表

由无因次参数计算有因次参数的公式：

式中：Q-流量(m3/h)P-全压(Pa) Nre-所需功率(kw)

U2-叶轮叶片外缘线速度(m/s)Hm-机械效率

KP-全压压缩性系数Nin-内功率(kw)D2-叶轮叶片外缘直径(m)

ρ1-进气密度(kg/m3)K-电机储备系数

→风机的主要技术参数
